Диаграммы функциональной декомпозиции

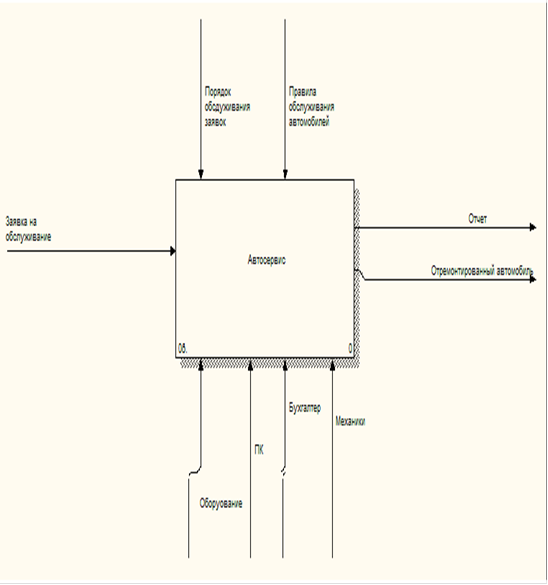

Контекстная диаграмма

На контекстной диаграмме мы видим самое общее описание системы и ее взаимодействие с внешней средой (рисунок 4).

Рисунок 4. Контекстная диаграмма

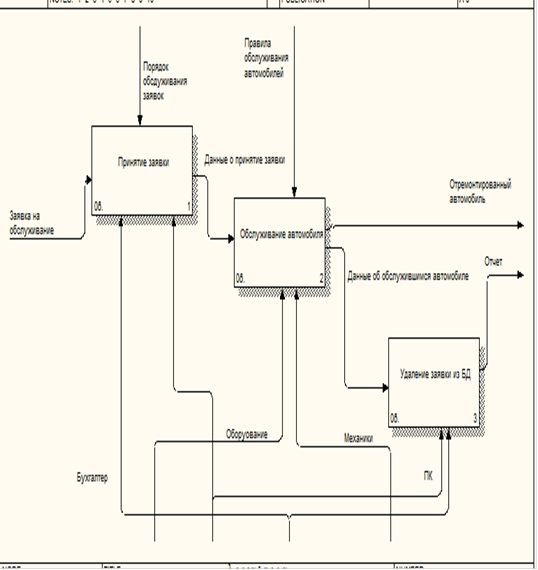

Диаграмма декомпозиции А0

На данной диаграмме мы видим первый уровень декомпозиции нашей системы, а именно 3 основные функции и их взаимодействие друг с другом и с внешней средой (рисунок 5).

Рисунок 5. Диаграмма декомпозиции А0

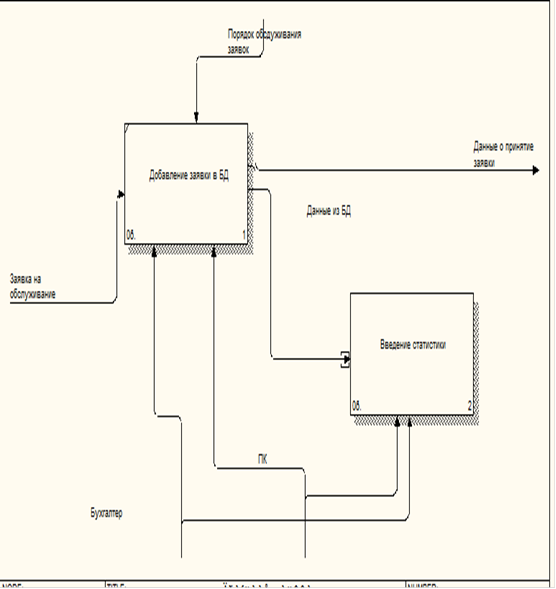

Диаграмма декомпозиции А1

Первая функция «Принятие заявки» декомпозируется на 2 более мелкие функции (рисунок 6):

Ø Добавление заявки в Базу Данных

Ø Введение статистики

Рисунок 6. Диаграммма декомпозиции А1

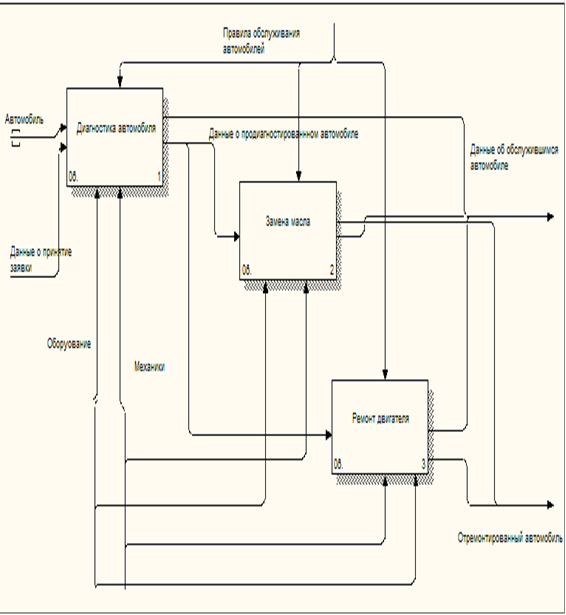

Диаграмма декомпозиции А2

Вторая функция «Обслуживание автомобиля» декомпозируется на 3 более мелкие функции (рисунок 7):

Ø Диагностика автомобиля

Ø Замена масла

Ø Ремонт двигателя

Рисунок 7. Диаграмма декомпозиции А2

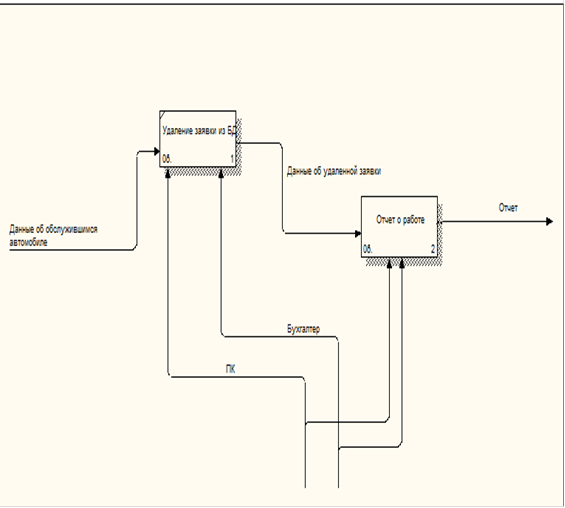

Диаграмма декомпозиции А3

Третья функция «Удаление заявки» декомпозируется на 2 более мелкие функции (рисунок 8):

Ø Удаление заявки из БД

Ø Отчет о работе

Рисунок 8. Диаграмма декомпозиции А3
