Выбор настроек ПИ-регулятора по методике Л.И. Кона

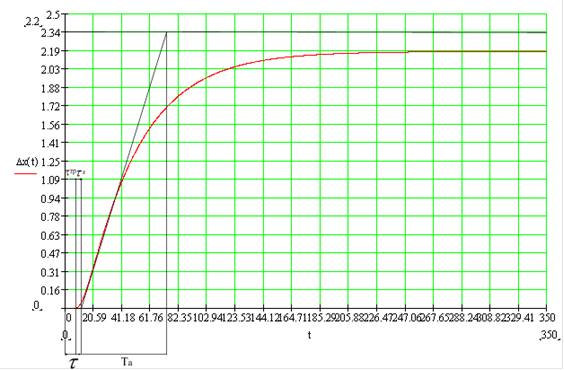

Рис. 10 Обработка кривой разгона

Найдя точку перегиба, приравняв вторую производную к нулю и решив это уравнение и найдя уравнение касательной точки перегиба, мы нашли Ta=60 c, t=13 c и ts=t-tтр= 13-10 = 3 c.

Найдём q и действительное время транспортного запаздывания t0.

Далее из таблицы определим, что:

t0=t-0.105*Ta=13-0.105*60=6.7 c

Действительное время емкостного запаздывания определяется по полному запаздыванию

te=t-t0=13-6.7=6.3 c

Из таблицы 2 для найденных q и te, зная g=3.509 найдём Т - постоянная времени инерционного звена - составной части модели объекта:

T=g*te=3.509*6.7 = 23.5

Таким образом, объект управления заменяется (идентифицируется) моделью с передаточной функцией:

Найдя по таблицам Кона для заданных q=2, 0.22 и m=0.48 значения im= , λ= , c= , k= , b= . Найдём из показателей с и k значения Ти и kр
